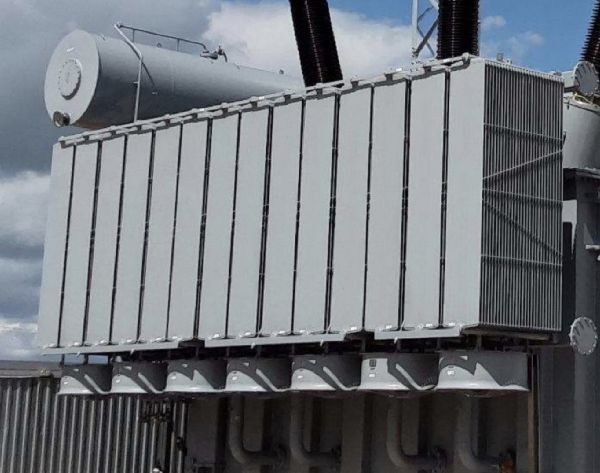

전력망 고전압 변압기
전력망 고전압 변압기는 전력망의 고전압 전송을 위해 설계된 TRANSpower Electrical의 핵심 장비입니다. 우리 회사는 광범위한 전력망 애플리케이션에서 우수한 성능을 보장하기 위해 가장 높은 국제 표준을 충족하는 전력 장비를 생산하기 위해 최선을 다하고 있습니다. 당사의 변압기는 IEC, ANSI 및 CSA 표준을 준수하며 용량 범위는 35kV~220kV이므로 광범위한 고전압 송전 작업을 처리하는 데 적합합니다.
제품 설명
이 고전압 변압기는 고품질 실리콘 강판과 고전도성 구리선을 포함한 최신 재료와 공정을 사용하여 전자기 변환 효율을 최적화하도록 설계되었습니다. 오일 탱크는 부식 방지 처리를 특수 처리하여 다양한 환경 조건에서도 오랫동안 사용할 수 있습니다. 변압기의 절연시스템은 고온, 고전압에 강한 재질로 구성되었으며, 첨단 권선기술을 적용하여 제품의 안정성과 신뢰성을 더욱 향상시켰습니다.
전력망 고전압 변압기는 에너지 손실을 크게 줄이면서 안정적인 전력 전송을 제공합니다. 설계를 통해 성능 저하 없이 고부하 조건에서 작동할 수 있어 시스템 오류 위험을 줄일 수 있습니다. 변압기의 견고한 단락 및 과부하 저항은 유지 관리 빈도와 비용을 줄이면서 고전압 그리드 시스템의 지속적이고 안정적인 작동을 보장합니다.
이 변압기는 국가 전력망, 지역 전력망 및 대규모 발전 시설에 널리 사용됩니다. 뛰어난 고전압 처리 능력으로 인해 안정적인 고전압 전력 전송이 필요한 프로젝트에 특히 적합합니다. 전력망 업그레이드, 확장 또는 신규 시설 등 어떤 경우에도 전력망 고전압 변압기는 뛰어난 성능과 안정적인 지원을 제공합니다.
전력망 고전압 변압기
|
산업별 속성 |
|
|
제품 |
전력망 고전압 변압기 |
|
단계 |
삼상 |
|
코일 구조 |
토로이달 |
|
코일 번호 |
이중 권선 또는 삼중 권선 |
|
기타 속성 |
|
|
원산지 |
중국 저장성 |
|
모델 번호 |
삼상 전력망 고전압 변압기(고객 요구 사항에 따라) |
|
정격 용량 |
6300kva에서 180mva까지 |
|
고전압 |
33kV에서 220kV까지 |
|
중간 전압 |
36/37/38.5/66/69/115/121kV |
|
저전압 |
6.3kV에서 69kV까지 |
|
빈도 |
50/60헤르쯔 |
|
기준 |
IEC, ANSI, IEEE, CSA |
|
벡터 그룹 |
Yd11, YNd11, YNyn0d11, YNa0d11 |
|
재료 |
알루미늄/구리 |
|
애플리케이션 |
발전소(역), 변전소(배전소), 도시 전력망, 산업 시설, 대규모 인프라 프로젝트 |
|
유형 |
기름에 잠긴 변압기 |
|
특징 |
저손실 |
전력망 고전압 변압기 매개변수
다음 표에는 220kV 전력망 고전압 변압기의 표준 매개변수가 나열되어 있습니다. 다른 용량 및 전압 레벨이 필요한 경우 정확한 기술 사양 및 맞춤형 제안을 위해 TRANSpower에 문의하세요.
아래 사양은 참고용입니다.
|
용량 |
전압비 및 탭 범위(kV) |
연결 기호 |
무부하 손실(kW) |
전부하 손실 (킬로와트) |
임피던스 (%) |
무부하 전류 |
|
|
HV |
LV |
||||||
|
31500 |
220±8x1.25% |
66.3; 6.6 10.5; 11 35; 37; 38.5 |
YND11 |
38 |
135 |
12~14 |
0.70 |
|
40000 |
45 |
157 |
0.63 |
||||
|
50000 |
54 |
189 |
0.56 |
||||
|
63000 |
63 |
220 |
0.56 |
||||
|
90000 |
10.5; 11 35; 37; 38.5 |
80 |
288 |
0.49 |
|||
|
120000 |
99 |
346 |
0.49 |
||||
|
150000 |
116 |
405 |
0.42 |
||||
|
180000 |
135 |
468 |
0.42 |
||||
|
120000 |
66 69 |
102 |
355 |
0.49 |
|||
|
150000 |
120 |
415 |
0.42 |
||||
|
180000 |
140 |
475 |
0.42 |
||||
10MVA 33kV 삼상 전력망 고전압 변압기 치수 및 무게 세부 정보
